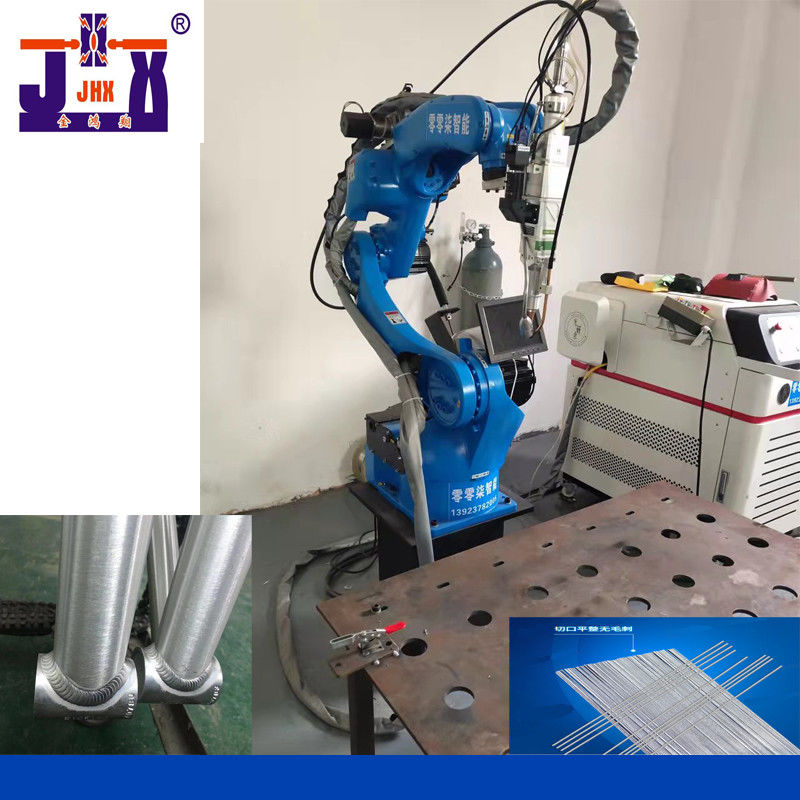

Laser-Schweißensroboter-Schweißensroboter
Die schweißenden Produkte sind Aluminium-, Edelstahl und elektronische Metallkomponenten,
welche dünn oder klein sind und höhere schweißende Anforderungen erfordern. Im Allgemeinen
Laser-Schweißensroboter können benutzt werden.
Die beste Konfiguration dieses Laser-Schweißensroboters:
| Konfigurations-Name |
Günstige Gefühle |
Quantität |
| Roboterkörper |
Karnopu. CRP-RH14-10-W, 1.44m Armspanne, Last 20KG |
1 Satz |
| Schaltschrank |
Antriebssteuerintegrierter Schaltschrank CRP (Generation G4), sechs Achsenverknüpfung. |
1 Satz |
| Schützender Transformator |
Entstörungsisolierungsschutztransformator errichtet im Prüfer |
1PS |
| Verbindungslinie |
6m Verbindungssteuerleitung |
1 Gruppe |
| Programmierung des unterrichtenden Anhängers |
6 Meter Linie Unterrichtsanhänger, berühren Digitalanzeige |
1PS |
| Stellen Sie Schaltkasten an |
Standardanfangsendschaltkasten, 6m Linie |
1PS |
| Laser-Schweißgerät |
Hans Yueming 1500W Laser-Schweißgerät |
1 Satz |
| Schweißgerät-Zusatzpaket |
Schweißgerät-Zusatzpaket |
1 Gruppe |
| Laser-Kopf |
Speziell für automatisches Schweißen (Shanghai erhöhte Laser) |
1 Gruppe |
| Wasserbehälter |
Errichtet im Wasserbehälter |
1 Satz |
| Roboterbefestigungsplatte |
Schweißen und maschinelle Bearbeitung 20mm der starken Kohlenstoffstahlplatte |
1PS |
Leistungsmerkmale des Roboterkörpers
· Die Armspanne ist 1,44 Meter. Der Entwurf ist in hohem Grade kompakt und kann aus das Grund oder das umgedreht flexibel installiert sein.
· Mit großem Arbeitsraum schnelle Fahrgeschwindigkeit und hohe wiederholte Positionierungsgenauigkeit, ist es für breite Palette von schweißenden Anwendungen passend.
· Der Sicherheitsnotaus-Brettunabhängige des Kontrollsystems wird mit ausgerüstet, und die SicherheitsRelaisschaltung wird angenommen, um Doppelleitungsnotaus zur Verfügung zu stellen, um die Zuverlässigkeit von Notaus sicherzustellen.
· Der Roboterkörper nimmt in hohem Grade flexibles spezielles Kabel an.
· Der eingebaute Drehstromtransformator macht 380V und 220V lokalisiert, um der stabileren Stromversorgung zu helfen. Eingebauter Dreiphasenfilter kann die Leistung von EMC und von EMS effektiv verbessern.
· Der Roboterkörper ist mit dem Zweikreisgasrohr, zum der schweißenden Nachfrage zu befriedigen.
· Der innere Durchmesser des mittleren Lochs von 6 Achse ist 44mm, kann er die Installationsbedingungen der Wassererkühlungsfackel erfüllen und Bälge setzen sich in Brand.
· In hohem Grade flexibles Schweißkabel ist eingebaut.
Schweißendes Werkstück
ROBOTER-KÖRPER-TECHNISCHE PARAMETER
| Modell |
|
CRP-RH14-10-W |
| Armform |
|
Vertikale mehrfache Gelenke |
| Freiheitsgrad |
|
Achse 6 |
| Maximale Nutzlast |
|
10KG |
| Wiederholt, Genauigkeit in Position bringend |
|
±0.08mm |
| Maximaler erreichender Abstand |
|
1454mm |
| RoboterKörpergewicht |
|
170KG |
| Installationsmodus |
|
Geriebene, umgedrehte Montage, Wandmontage |
|
Maximale Reise
|
Achse 1 |
Geriebenes/umgedrehtes mounting-167°~167°, Wandmontage -30°~30° |
| Achse 2 |
-155°~90° |
| Achse 3 |
-175°~240° |
| Achse 4 |
-190°~190° |
| Achse 5 |
-105°~130° |
| Achse 6 |
-105°~130° |
|
Maximale Achse
Geschwindigkeit
|
Achse 1 |
169°/s |
| Achse 2 |
169°/s |
| Achse 3 |
169°/s |
| Achse 4 |
301°/S |
| Achse 5 |
220°/s |
| Achse 6 |
743°/S |
|
Zulässig
Drehmoment
|
Achse 4 |
20N.m |
| Achse 5 |
5 20N.m |
| Achse 6 |
11N.m |
|
Zulässig
Trägheitsmoment
|
Achse 4 |
0.5kg.m2 |
| Achse 5 |
0.5kg.m2 |
| Achse 6 |
0.16kg.m2 |
|
Installation
Umwelt
|
umgebende Temperatur |
0~45℃ |
| relative Luftfeuchtigkeit |
20~80% (keine Kondensation) |
| Erschütterung |
Unter 0.5G |
| Andere |
Roboterinstallation muss weg von sein: Brennbare oder ätzende liguids oder Gase.
Elektrische Quellen der Störung |
| IP-Niveau |
|
Körper IP54, Handgelenk IP67 |
| Vorteilseigenschaften |
|
Kompaktbauweise, hohe Geschwindigkeit, hohe Präzision, hohes Ausdehnungsvermögen und einfache Operation, |
| Anwendung |
|
Welding.cutting.assembly.handling, marking.grinding |
